호텔 운영 팀이 실제로 사용할 수 있는 건축 도면으로서의 욕실 세면대



설치된 파이프가 서랍 레일 주위를 이동하는 동안 의도한 배수 중심을 표시하면 깔끔한 PDF가 거의 쓸모가 없을 수 있습니다. 그림은 여전히 ​​전문적으로 보입니다. 방은 다른 이야기를 들려줍니다. 나는 원해요건축 도면으로 욕실 세면대최종 서비스 위치, 캐비닛 수정, 최상위 코드 및 승인된 변경을 포함하여 그 차이를 정직하게 보존합니다. 그렇지 않으면 첫 번째 유지보수 기술자가 설치를 재발견해야 하는 사람이 됩니다.

나는 시설 팀이 하나의 경첩, 차단 밸브 또는 교체용 스플래시를 찾기 위해 모든 제작 개정을 검색할 것이라고 기대하지 않습니다. 인계에는 제어되는 프로젝트 파일에 연결된 간결한 회의실 기록이 필요합니다. 무엇이 설치되어 있는지, 어디에 있는지, 어떻게 액세스할 수 있는지, 대체품을 식별하는 승인된 참조 자료 등 네 가지 질문에 신속하게 답해야 합니다.

목차

1. 설치된 기록에서 설계 의도 분리
2. 녹음실, 캐비닛, 상판, 싱크대 및 서비스 정보
3. 도면을 사진 및 구성요소 일정과 연결
4. 변경, 개정 및 유지 관리 액세스 제어
5. 호텔운영자가 검색하고 신뢰할 수 있는 파일 발급

건축 도면으로서의 욕실 세면대는 승인된 디자인 세트가 아닙니다.

승인된 설계는 의도, 규모 및 책임을 설정하기 때문에 여전히 중요합니다. 완성된-기록은 또 다른 용도로 사용됩니다. 이는 최종 설치 조건을 식별하고 차이를 허용하는 승인을 다시 나타냅니다. 나는 절대 원래 치수를 지우고 조용히 교체하지 않습니다. 설치된 값을 표시하고 변경 기록을 참조하며 문서 기록에 두 버전을 모두 보존합니다.

그만큼호텔 욕실 세면대 패키지: 전체 가이드캐비닛, 상단, 싱크대 및 프로젝트 정보가 어떻게 결합되는지 정의합니다. 최종 레코드는 동일한 패키지 논리를 사용합니다. 조리대가 한 소스에서, 캐비닛이 다른 소스에서 나온 경우에도 룸 시트는 식별자와 승인된 인터페이스를 연결해야 합니다.

형식적인-건축 도면입찰 도면에 남아 있는 것보다 건설된 것을 전달합니다. 세면대에는 과부하된 건물 모델이 필요하지 않습니다. 정확한 공간 정보, 읽을 수 있는 치수, 명확한 전망, 사진, 일정 및 변경 승인에 대한 신뢰할 수 있는 색인이 필요합니다.

어디서나 하나의 방 식별자 사용

도면, 캐비닛 라벨, 상단 라벨, 검사 사진, 물{0}}테스트 시트, 하드웨어 일정 및 인수 색인에 동일한 방 코드를 유지합니다. 호텔이 개장 전에 객실 번호를 다시 지정하는 경우 파일에는 건설 코드와 운영 객실 번호가 모두 포함됩니다. 간단한 상호 참조는-유지보수 직원이 잘못된 기록 라벨에 대해 구성요소를 주문하는 것을 방지합니다.

방-유형 일정은 여전히 ​​중요하지만 개별 기록을 대체할 수는 없습니다. 반복되는 공간은 하나의 표준 도면을 공유할 수 있지만 소수의 공간에는 수동 레이아웃, 접근 가능한 공간, 다른 벽 또는 승인된 서비스 편차가 포함됩니다. 표준 상세정보를 한 번 사용한 다음 설치 조건이 다른 경우에만 방{3}}특정 편차 시트를 추가합니다.

반복되는 호텔의 경우,건축 도면으로 욕실 세면대표준 세부정보 옆에 회의실{0}}상태 색인이 필요합니다. 각 방이 표준을 따르는지, 수동으로 배치하는지, 승인된 편차가 있는지를 표시합니다. 이 지수는 기술자가 하나의 특이한 방을 전체 방 유형이 동일한 방식으로 지어졌다는 증거로 취급하는 것을 방지합니다.

캐비닛을 직사각형이 아닌 어셈블리로 기록

캐비닛의 외형과 전체 너비는 그것을 유지하는 방법을 누구에게도 알려주지 않습니다. 기록에는 캐비닛 코드, 방향, 구성 마감, 노출된 끝 패널, 필러 폭, 벽 고정 영역, 레일 위치, 탈착식 뒷면, 액세스 패널, 문 및 서랍 크기, 하드웨어 제품군 및 모든 현장-컷 서비스 오프닝이 필요합니다. 또한 상단을 건드리지 않고 제거할 수 있는 패널을 표시합니다.

그만큼욕실 캐비닛 범위프로젝트 팀에게 명확한 카테고리 경로를 제공하지만 회의실 기록은 해당 선택 범위를 설치된 장치로 좁혀 마무리해야 합니다. 일반 카테고리 이름으로는 몇 년 후 교체 서랍 앞판을 식별할 수 없습니다. 따뜻한 회색이나 호두나무 모양과 같은 캐주얼한 설명이 아닌 절제된 마감 참조를 포함합니다.

세면대 구성 요소 일정정보는 도면 옆에 있거나 안정적인 식별자가 있는 연결된 일정에 속합니다. 힌지 및 러너 코드, 핸들 마감, 전원 구성 요소, 미러 캐비닛 하드웨어 및 탈착식 커버에는 유지 관리 조달을 위한 충분한 세부 정보가 필요합니다. 이는 예비-부품 수량 일정과 다릅니다. 하나는 무엇이 설치되어 있는지를 나타냅니다. 다른 하나는 프로젝트가 어떤 재고를 유지하는지 명시합니다.

출판된호텔 세면대 교체-시설팀 부품 일정예비 수량 및 인계 제어를 다룹니다. -완성된 구성 요소 코드를 해당 일정에 연결하므로 즉석 수리로 인해 캐비닛이 변경되기 전에 기술자가 올바른 품목이 이미 매장에 있는지 확인할 수 있습니다.

또한 구성요소 제조업체 또는 프로젝트 요구사항에서 지원하는 경우에만 서비스{0}}수명 노트를 배치합니다.건축 도면으로 욕실 세면대추측된 교체 간격을 위한 장소가 아닙니다. 설치된 부품, 조정 경로 및 승인된 대체품을 식별하므로 구성 요소에 결국 주의가 필요할 때 현재 증거를 바탕으로 운영팀에서 결정을 내릴 수 있습니다.

세면대 상단, 싱크대 및 벽 접합부를 명확하게 표시

평면도에는 완성된 길이와 깊이, 노출된 돌출부, 벽-측면 간격, 해당되는 경우 솔기 위치, 싱크대 컷아웃, 수도꼭지 구멍, 모서리 프로필, 물 튀김 높이, 측면 굴곡 및 모든 필드-표시 영역이 필요합니다. 재료와 마감 코드를 기록합니다. 상단에 눈에 띄는 움직임이 있는 경우 전체-슬래브 또는 생산 이미지 참조도 마감 기록에 속합니다.

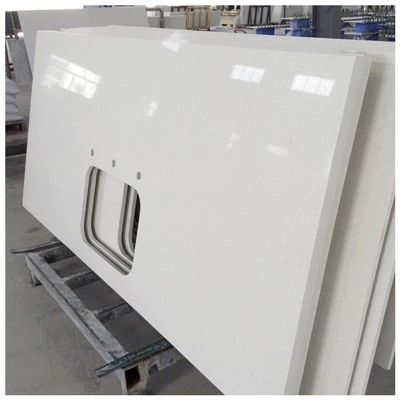

A 석영 세면대 조리대많은 공간에서 일관되게 반복될 수 있지만 설치된 형상은 벽 반환 및 서비스 컷아웃에서 여전히 다를 수 있습니다. 자연석 상판은 슬래브-특정 변형 및 수리 증거를 추가합니다. 도면은 형상을 식별합니다. 연결된 사진은 실제 보이는 얼굴을 식별합니다. 나는 하나의 문서가 두 가지 일을 모두 나쁘게 수행하도록 요구하지 않습니다.

싱크대의 경우 제조사와 모델명, 장착방법, 지지사항, 넘침상태, 폐기물 및 수도꼭지 구성 등을 기록합니다. 도면에는 서랍, 레일 및 서비스가 경쟁하는 곳인 상단 아래에 그릇 봉투가 표시되어 있습니다. 승인된 현장 변경으로 인해 서랍이 잘리거나 레일이 이동된 경우 -완성된 보기에 최종 결과가 표시되어야 합니다.

화장실 마무리 기록정보에는 백스플래시 및 실란트도 포함됩니다. 마감 코드, 복귀 방향, 접합 위치 및 승인된 실런트 참조를 기록합니다. 일반 거울 조명 아래의 사진은 작업자가 설치된 색상과 창고 조명 아래에서만 유사해 보였던 나중에 교체한 색상을 구별하는 데 도움이 됩니다.

동일한 마감 사진에는 중립적인 참조와 더 넓은 공간 뷰가 필요합니다. 카메라 노출로 인해 한쪽 상단이 설치된 표면보다 더 따뜻하거나 시원해 보일 수 있습니다. 나는 사용한다건축 도면으로 욕실 세면대승인된 실제 마감 샘플 및 제품 코드를 나타냅니다. 사진은 완벽한 색상 기준을 가장하기보다는 배치와 상태를 기록합니다.

배관 및 전기 접근이 숨겨지기 전에 지도에 표시

유용한배관 접근 도면최종 배수 센터, 공급 지점, 밸브 방향, 트랩 경로, 호스 경로 및 접근을 제공하는 패널 또는 서랍을 보여줍니다. 또한 서비스가 캐비닛 뒤로 지나가기 때문에 드릴링이 금지된 영역을 표시합니다. 후면 패널이 닫히기 전에 프레임에 있는 눈금과 룸 코드를 사용하여 사진을 찍습니다.

그만큼욕실 세면대 배관 거친-In생산 및 설치 전에 의도된 서비스 영역을 기록합니다. 최종 도면은 해당 서비스가 실제로 완료된 위치를 포착합니다. 두 가지가 다를 경우 승인된 변경 참조가 필요합니다. 기준이나 승인 날짜 없이 손으로 쓴 치수는 단서일 뿐입니다.

전기 기록도 동일한 논리를 따릅니다. 콘센트, 절연 장치, 전원-서랍 피드, 조명 드라이버 또는 미러 연결이 화장대 패키지의 일부를 구성하는 경우 표시합니다. 접근 가능한 격리 및 제거 가능한 덮개를 식별합니다. 전기 설계자 및 허가받은 무역업체는 자체 규정을 준수합니다. 허영 기록은 인증된 문서를 대체하는 척하지 않고 물리적 인터페이스와 유지 관리 경로를 보여줍니다.

그만큼욕실 세면대 콘센트 계획서랍 이동, 스플래시 구역 및 거울 위치가 초기 조정에 어떤 영향을 미치는지 설명합니다. 최종 기록에는 설치된 위치와 구성 요소 라벨이 추가되어 차후 교체 작업이 원래 세트 아웃에만 의존하지 않게 됩니다.-

전기 및 배관 뷰를 닫기 전에 준비하지 않은 사람에게 실제 방의 각 액세스 포인트를 찾아달라고 요청했습니다. 기록에서 밸브, 드라이버 또는 탈착식 덮개를 찾을 수 없는 경우 문서에 다른 보기나 차원이 필요합니다. 좋은건축 도면으로 욕실 세면대사용 테스트를 거쳤으나 시트 테두리가 완전해 보이기 때문에 허용되지 않습니다.

증거로 이어지는 기록 매트릭스를 사용하세요

메인 시트를 읽기 쉽게 유지하고 세부 사항을 참조 기록으로 옮깁니다. 아래 표는 내가 기대하는 최소한의 관계를 보여줍니다. 프로젝트 사양에는 추가 정보가 필요할 수 있습니다.

-어려운 교훈: 기록되지 않은 현장 변경이 미래의 철거가 됩니다

배수구는 서랍 주위로 이동할 수 있으며 인수 시 완벽하게 작동합니다. 수정된 센터와 접근 경로가 기록에 전혀 입력되지 않으면 이후 기술자는 원본 도면만 볼 수 있습니다. 그런 다음 방해할 필요가 없는 패널, 서랍 또는 마감재를 제거하는 것으로 검색이 시작됩니다. 설치는 성공했지만 누락된 기록으로 인해 정기 유지 관리가 조사로 전환되었습니다.

교훈: 마지막 제거 가능한 패널이 되돌아가기 전에 승인된 모든 숨겨진 변경 사항을 기록하십시오.

파일을 검색 가능하고 버전이 지정되며 사용하기에 충분히 작게 만듭니다.

사진에는 ​​이름, 방향, 맥락이 필요합니다.

카메라 번호를 남기는 대신 룸, 컴포넌트, 뷰별로 이미지 이름을 지정합니다. 유용한 세트에는 전체 세면대, 캐비닛 라벨, 상단면, 싱크대 밑면, 밸브 및 트랩, 개방형 액세스 패널, 하드웨어 코드, 벽 접합부 및 최종 건조 상태가 포함됩니다. 세부 사항이 모호한 경우에만 화살표나 캡션을 추가합니다. 원시 원본은 계속 사용 가능합니다.

현재 개정 중 하나가 명확해야 합니다.

좋은건축 도면으로 욕실 세면대모든 시트에 개정판, 발행일, 작성자 및 승인 상태가 표시됩니다. 대체된 파일은 보관된 상태로 유지되지만 이름이 거의 동일한 현재 버전 옆에 있지 않습니다. 나는 최신 시트를 가리키고 기록을 별도로 보존하는 제어된 색인을 선호합니다.

구조화된 일정이 긴 메모를 능가합니다

구성 요소 코드, 제조업체 참조, 마감, 공간 적용 여부 및 교체 메모에 대해 일관된 필드를 사용합니다. 이를 통해 호텔 팀은 산문 페이지를 읽지 않고도 일정을 필터링할 수 있습니다. 도면에는 여전히 필수 치수와 접근 지침이 포함되어 있지만 전체 예비 부품, 관리 또는 시운전 문서가 반복되지는 않습니다.-

누락되거나 모순되는 기록을 즉시 에스컬레이션하세요.

설치된 상태와 도면이 일치하지 않는 경우 먼저 측정 가능한 참고 자료를 사용하여 전체적인 화장대와 구체적인 차이점을 사진으로 촬영하십시오. 둘째, 상태를 숨기거나 변경하는 모든 작업을 일시 중지하십시오. 셋째, 비교를 위해 현재 도면, 객실 코드, 검사 사진 및 변경 내역을 담당 프로젝트 팀과 공급업체에 보냅니다. 설치조건과 승인경로가 일치한 후에만 관리기록을 수정합니다.

자주 묻는 질문

1. 건축도면에 욕실 세면대에는 무엇이 포함되어야 합니까?

방 ID, 최종 캐비닛 형상 및 코드, 상단 및 싱크대 정보, 설치된 서비스 위치, 액세스 패널, 마감재, 벽 접합부, 구성 요소 참조, 승인된 편차, 시운전 증거 및 방 코드 사진 링크가 필요합니다.- 정확한 프로젝트 사양이 최종 결과물을 제어합니다.

2. 마크업 설치 도면이 인도하기에 충분합니까?

마크업이 읽기 쉽고, 날짜가 기록되고, 추적 가능하고, 필요한 최종 형식으로 전송된다면{0}}시작 기록을 형성할 수 있습니다. 객실 식별, 승인 상태 또는 연결된 사진이 없는 느슨한 빨간색-라인 시트는 반복적인 호텔 운영에 충분하지 않습니다.

3. 반복되는 모든 호텔 객실에는 별도의 그림이 있어야 합니까?

실제로 반복되는 조건에 대해 하나의 제어된 표준 도면을 사용한 다음 수동 레이아웃, 접근 가능한 공간 또는 승인된 현장 변경에 대한 공간 색인 및 편차 시트를 유지 관리합니다. 모든 방에는 설치된 구성 요소와 테스트 상태를 식별하는 기록이 필요합니다.

4. 숨겨진 배관 및 전기 작업은 어떻게 기록해야 합니까?

정의된 기준점의 최종 치수를 표시하고, 밸브 및 격리를 식별하고, 접근 경로와 드릴 금지 구역을 표시하고, -눈에 보이는 축척 및 방 코드가 포함된 폐쇄 전 사진에 대한 링크를 제공합니다. 인증된 거래 기록은 프로젝트에서 요구하는 경우 별도로 유지됩니다.

5. 완성된 도면이 방과 충돌하면 먼저 어떻게 해야 합니까?-

설치된 상태를 촬영하고 측정한 후 이를 숨기거나 변경할 수 있는 작업을 중지합니다. 통제된 인계 파일을 수정하기 전에 현재 도면, 방 일정 및 원본 검사 기록이 포함된 증거를 담당 공급업체 및 프로젝트 팀에 보냅니다.

빠른-건축 도면 체크리스트로 욕실 세면대 참조

• 수술실 번호와 건설실 코드를 일치시키세요.
• 캐비닛, 상단, 싱크대, 수도꼭지 및 하드웨어 식별자를 기록합니다.
• 명시된 기준에서 최종 서비스 및 액세스 패널의 치수를 측정합니다.
• 링크룸-코딩된 사진을 각 숨겨진 인터페이스에 연결합니다.
• 설계 의도를 지우는 대신 승인된 모든 편차를 참조하십시오.
• 현재 발행물을 보관된 대체 개정판과 분리하세요.
• 핸드오버하기 전에 파일이 열리고 검색되고 인쇄되는지 확인하세요.

관련 프로젝트 가이드

최종 기록을 패키지 정의, 설치 경로, 서비스 준비{0}}및 운영팀에서 보유한 교체 재고와 연결합니다.

패키지 기획

호텔 욕실 세면대 패키지: 전체 가이드

승인된 캐비닛, 상판, 싱크대 및 책임 구조를 최종 방 기록에 포함시킵니다.

사이트 순서

호텔 욕실 세면대 설치 현장 출고부터 인도까지

벽, 서비스 및 구성요소 라벨이 표시된 상태에서 각 릴리스된 설치 상태를 캡처합니다.

서비스 세트-종료

욕실 세면대 배관 거친-In

의도한 배수, 밸브 및 트랩 구역을 인수 시 보존된 최종 위치와 비교합니다.

교체 제어

호텔 세면대 교체-부품 일정

설치된 각 코드를 향후 객실 유지 관리를 위해 보관된 예비 품목 및 수량에 연결합니다.

최종 결론

유용한건축 도면으로 욕실 세면대모든 역사적 문서 아래에 묻히지 않고 마지막 방을 기록하십시오. 캐비닛, 상판, 싱크대, 하드웨어, 서비스, 액세스 지점, 마감재 및 승인된 변경 사항을 식별한 다음 이러한 사실을 검색 가능한 사진 및 일정에 연결합니다. 제가 할 일은 다음과 같습니다. 기술자가 화장대 옆에서 읽을 수 있는 간략한 기록을 발행합니다. 왜냐하면 KA UNITED는 운영팀에 단지 그 뒤에 무엇이 있는지 알아보기 위해 완성된 패널을 제거하도록 요청하는 것보다 명확하고 숨겨진{2}}서비스 사진 한 장을 보존하기를 원하기 때문입니다.
